1. 결합제(Bond) 종류 및 특성



1) 메탈본드 (기호M)

철, 동, 주석, 텅스텐, 코발트 등의 금속분말과 초연마재(다이아몬드, CBN)를 혼합, 소결해서 제조합니다.



*특징

- 연삭비가 높습니다.

- 형상 유지 능력이 우수합니다.

- 본드의 인성, 내마모성, 내열성이 우수합니다.

- 높은 연삭동력이 필요합니다.

- 지립의 결합력이 우수하기 때문에 눈막힘, 눈메짐 발생이 쉽습니다.



2) 레진본드 (기호B)

합성수지(폐놀계, 폴리이미드계)와 충진제를 지립(인조다이아몬드, CBN분말)과 혼합하여 제조합니다.



* 특징

- 쾌삭성이 우수합니다.

- 탄성이 풍부하여 우수한 가공면과 높은 역삭성능을 나타냅니다.

- 습식과 건식 연삭에 모두 사용합니다.

- 적용범위가 넓습니다.

- 낮은 연삭동력에도 사용이 가능합니다.



3) 비트리화이드본드 (기호V)

유리질의 결합제를 사용한 부서지기 쉬운 본드이며, 레진본드에 비해 결합력이 우수하고 가공(porosity)과 조작에 변화를 주

어 강도와 칩 배출 성능을 조절합니다.



*특징

- 매우 우수한 내마모성을 가지고 있습니다.

- 우수한 형상유지능력이 있습니다.

- 트루잉과 드레싱이 용이합니다.

- 표면조도가 광범위합니다.

- 눈막힘, 열발생이 적습니다.





2. 본드별 성능특성 비교



연삭지석의 본드별 특성

연식특성

레진

메탈

비트리

전착
지석의 수명

중

고

고

저

재료제거율

고 / 중

중

고 / 중

고

형상 保持力 (보지력)

중

고

고

고

소요 동력

중

중 / 고

저

저 / 중

트루잉/드레싱 난이도

중

고

저

통상 불요

표면조도

양호

양호 / 보통

최고

다양

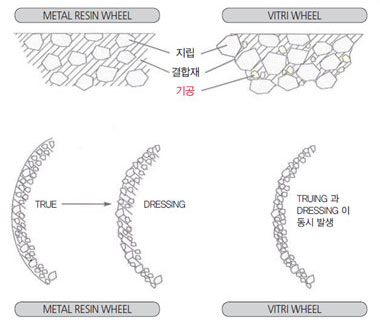

3. 결합제 종류에 따른 휠의 구조

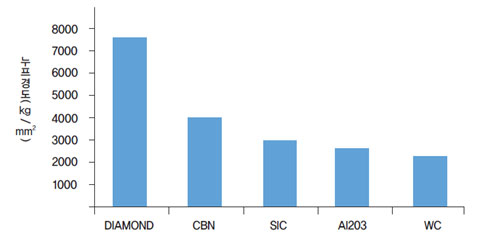

4. 연마재의 경도 비교

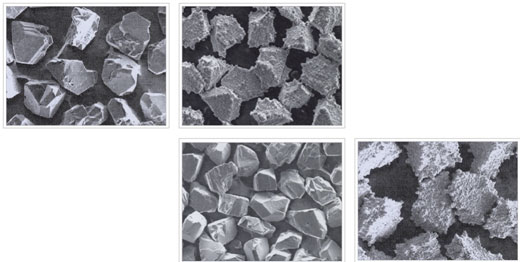

5. 지립(다이아몬드, CBN)의 형상





6. 지립의 입도표



입도

FEPA

적용

입도(MESH)

MICRON(㎛)

적용

#20/30

D/B 852



#600

30~40

래핑 (Lapping)

#30/40

D/B 602



#700

22~36



#40/50

D/B 427



#800

20~30



#60/80

D/B 301



#1000

15~25



#80/100

D/B 252



#1200

10~20

폴리싱 (Polishing)

#100/120

D/B 181



#1800

6~12



#120/140

D/B 151

연삭 (grindigri)

#2200

5~10



#140/170

D/B 126



#3000

4~8



#170/200

D/B 107



#5000

3~6



#200/230

D/B 91



#8000

2~4



#230/270

D/B 76



#12000

1~3



#270/325

D/B 64



#14000

0~2



#325/400

D/B 54



#28000

0~1



#400/500

D/B 46



#60000

0~1/2





7. 적정 WHEEL 주속 = 휠의 외경(D) X 3.14 X 주축 회전수(R.P.M) = m / min



결합제

사용 조건

WHEEL

CBN WHEEL

RESIN WHEEL

습식 사용

900 ~ 1800

1000 ~ 2000



건식 사용

700 ~ 1200

800 ~ 1500

METAL WHEEL

습식 사용

800 ~ 2000

800 ~ 1500



건식 사용

500 ~ 800

-

VITRI WHEEL

습식 사용

1500 이하

1800 이상



8. 적정 절입량



입도 (MESH)

WHEEL

CBN WHEEL

80 ~ 120

0.025

0.02 ~ 0.05

140 ~ 200

0.0125

0.01 ~ 0.02

230 이상

0.006 ~ 0.01

0.01 이하

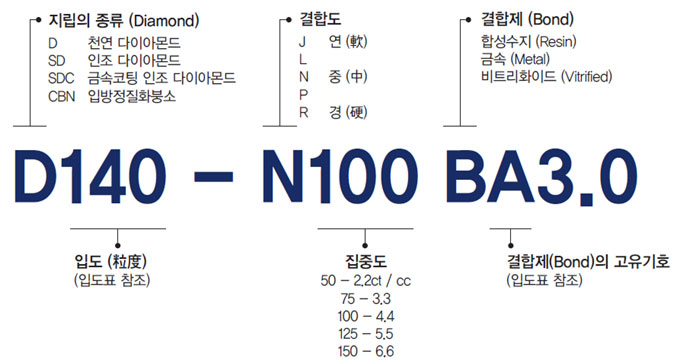

9. 다이아몬드 & CBN Wheel의 표시방법





10. 가공면 조도 환산표



최대 높이

Max(㎛)

중심선평균조도

Ra(㎛)

자승평균 평방근조도

Rrms(㎛)

십점평균조도

Rz(㎛)

0.10.020.02

0.1

0.2

0.03

0.04

0.2

0.3

0.06

0.06

0.3

0.4

0.07

0.08

0.4

0.5

0.09

0.1

0.5

0.6

0.1

0.11

0.5

0.7

0.12

0.13

0.6

0.8

0.14

0.15

0.7

0.9

0.15

0.17

0.8

1

0.17

0.19

0.9

1.2

0.2

0.23

1.1

1.4

0.24

0.27

1.3

1.6

0.27

0.3

1.4

1.8

0.31

0.34

1.6

2

0.34

0.38

1.8

2.4

0.41

0.46

2.2

2.8

0.48

0.53

2.5

3.2

0.54

0.61

2.9

3.6

0.61

0.68

3.2

4

0.68

0.76

3.6

4.5

0.77

0.86

4.1

5

0.86

0.96

4.5

5.5

0.94

1.05

5

6

1.02

1.14

5.4

7

1.19

1.33

6.3

8

1.36

1.52

7.2

9

1.53

1.71

8.1

10

1.7

1.9

9.0
